高溫熱泵的分類

般情況下，熱泵可用于大多數的幹燥過程，即組成熱泵烘幹機（幹燥裝置）。由于幹燥器類型的多樣性，就決定了熱泵幹燥裝置的多類型。因此，這裏對常見的熱泵幹燥裝置進行簡單的分類。
(1)按幹燥器類型分類 盡管目前對幹燥器還沒有統一的分類方法，但卻有傳統的分類方法，因此，可以來用這種傳統的方法對熱泵幹燥裝置進行分類，例如：
①按幹燥器的操作方式可分為間歇式和連續式熱泵烘幹機；
②按幹燥器的傳熱方式可分為傳導式和對流式熱泵幹燥裝置等。
(2)按熱泵工質與被幹燥物料的接觸方式分類 按熱泵工質與被幹燥物料的接觸方式可分為直接式和間接式熱泵烘幹機兩種。
①直接式 熱泵工質與被幹燥物料直接接觸，熱泵的工質又是幹燥介質。這樣的工質有水蒸氣、空氣等。
②間接式 熱泵系統先将幹燥介質(如空氣、氮氣、二氧化碳等)加熱，再讓幹燥介質與被幹燥物科接觸。這種熱泵烘幹機目前用得較多。
(3)按幹燥介質的循環情況分類 按幹燥介質的循環情況可分為開路式、閉路式和部分廢氣循環式3種。

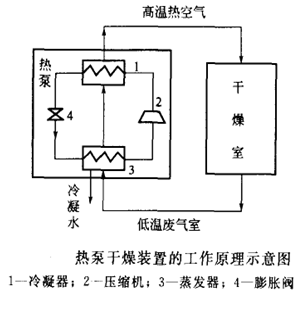

①開路式 幹燥介質離開幹燥室進入熱泵的蒸發器與熱泵工質換熱後直接排空，如圖21—6所示。

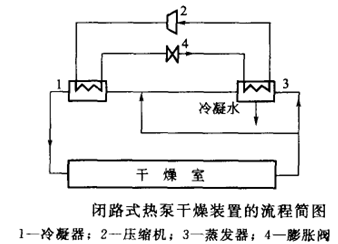

②閉路式 幹燥介質在幹燥器內全部循環使用，如圖

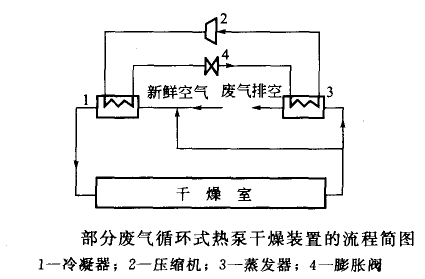

③部分廢氣循環式 幹燥器排出廢氣的一部分進人熱泵蒸發器後排空，另部分與新鮮生氣一起進人熱泵冷凝器被加熱後進入幹燥器內循環使用，如圖

熱泵側出風還是上出風好？

具體采用側成風還是上出風，要根據熱泵的應用場合而定，上出風的優點是風從下而上，風機的噪音不容易幹擾到旁邊的環境。上出風有兩個缺點，一是對于北方下雪的氣候不太合适，大雪容易造成風機的堵轉；二是，經過蒸發器的冷空氣下沉，容易造成局部環境溫度的降低，從而降低機組的能效。側成風則沒有上述兩個缺點，但是側成風的氣流是向側面吹得，要注意遠離人居，否則會造成噪音的投訴。





熱泵機組配何換熱器？

1、闆式換熱器



    闆式換熱器采用釺焊的技術，将不鏽鋼闆片一片一片地疊加起來。具有換熱系數高，換熱面積大，體積緊湊的特點。但闆換的優點也是它的缺點，由于片距很小，隻有1-2mm,當應用在商用熱泵時，碰上自來水硬度較大時，闆換會很快結垢，先會堵住部分流道，這是，系統壓力會升高，電流增大，這時，采用克垢劑清洗效果并不好，因為有些流道通，有些流道不通，克垢劑無法清洗到被垢封閉的流道。所以，不建議用闆式換熱器來做商用熱泵熱水機組。



     2、殼管換熱器

    殼管換熱器的水阻小，可以做很大的容量，但不适合做大溫差的工況，一般溫差隻能做到10℃，另外，其體積較大也是其缺點。



    3、同軸套管換熱器

    同軸管換熱器又叫管套管換熱器，一般是一根鋼管套一條麻花銅管或**銅管。可以做大溫差。但其缺點是氟路行程較長，阻力較大，所以很難做到很高的能效。同時，其體積也較大，形狀不容易做成很工整。



    4、盤管殼式換熱器



熱泵機組用何制冷劑？
目前熱泵常用的制冷劑有R22，R407C，R410a，R134a和CO2。從性價比來講，R22仍然是*佳的制冷劑。但由于R22會在幾年內在全球範圍內被禁止使用。目前，臨時替代的制冷劑有R407C，R410a和R134a，暫時，這幾種制冷劑都可以稱為“環保””制冷劑。這幾種制冷劑之所以叫做臨時的替代方案，原因是這幾種制冷劑不會破壞臭氧層，但仍然屬于溫室氣體，會造成地球的溫室效應。CO2是完全環保的制冷劑，但是，采用CO2 的系統壓力是普通R22的5倍以上，這樣，會造成成本的上升，消耗的鋼材和銅材也是增加的。這又意味着CO2排放的提高，意味所有的材料都是要消耗能源才能産生的，如果在未使用前，已經提前将所節約的能源全部消耗掉，不知道是真節能還是假節能，熱泵機組用什麽制冷劑好？是真環保還是假環保？有時隻不過是一些壟斷企業為了獲得超額利潤的一個噱頭罷了


如何辨别化霜好壞？

空氣中含有大量的水蒸氣，當水蒸氣遇到較冷的物體，并低于露點溫度時，就會結露。空氣源熱泵風側的換熱器是蒸發器，液态冷媒在管翅式蒸發器中膨脹蒸發，需要吸收空氣中大量的熱量，這些熱量來自空氣中的顯熱和潛熱。其中吸收潛熱部分會導緻翅片上結露。當環境溫度低于5℃甚至更低時，此時的蒸發溫度低于0℃，翅片也會低于0℃，結露的水就會變成細細的冰，這就是結霜。冰是熱的不良導體，當蒸發器的表面覆蓋上蓬松的霜時，就像穿上了“一件保暖的衣服”，換熱能力急劇下降，這又導緻了霜的進一步凝結。如此惡性循環，熱泵的制熱能力就急劇衰減。這是，如果不把霜除掉，輕則導緻産水量下降，重的導緻壓縮機的回氣量大幅減小，而導緻壓縮機排氣溫度過高，*終燒毀壓機。因為回氣不僅是壓縮機做功的載體，同時也是壓縮機機械和電器部分的冷卻劑。所以化霜是空氣源熱泵無法回避的一個課題，如果一台機組的除霜效果不好，其功能如何說得天花亂墜都是惘然。



我們應該看到，結霜具有不好的一面，也要看到其有利的一面。畢竟空氣中的水蒸氣凝結成水，變成冰，釋放出大量的熱量被熱泵吸收了，如果沒有水蒸氣，單純的空氣，其熱容量是比較小的。假如我們每次霜的重量是1kg，那麽我們已經吸收了1kg水的汽化潛熱（2300kJ）和凝固熱(330kJ)，總供大約是2630kJ的熱量。但我們化掉1kg的霜需要消耗多少熱量呢？理論上講，也就是330kJ就可以了，考慮到一部分熱量損失，應該也不會超過600kJ。

1．結霜的速度
結霜是不可避免的，但是，減緩結霜的速度是有可能的。結霜的速度和蒸發器，節流方式，風量和冷凝溫度有關系。

A）蒸發器
蒸發器是決定熱泵的吸熱能力*重要的因素之一。由于熱泵的工作範圍遠比空調的寬，而且空調主要側重于制冷，一般設計室外換熱器時是以制冷國标工況來選擇的，也就是側重于優先冷凝的設計。但熱泵是需要優先蒸發的設計。蒸發器的設計要注意以下幾點：
面積要比傳統空調冷凝器大30%~50%，确保在環境溫度較低時，仍能吸收到足夠的熱量；
翅片間距盡可能寬一些，要用波紋片或平片，不要用開窗片。片距推薦在2.5mm以上。
制冷劑分路盡可能多一些，要注意每路分配的均勻性。注意分配毛細管的尺寸的選擇；
冷凝器的排數不宜超過4排。

B）節流方式
節流方式推薦用電子膨脹閥，不推薦采用熱力膨脹閥和毛細管。由于環境溫度範圍跨度很大，從-15℃~43℃，熱力膨脹閥很難滿足如此大的溫度範圍，毛細管基本是固定流量的，更不推薦使用。

C）風量
常規空調冷凝器的風量一般設計在1馬力的壓縮機在800~1000m3/h左右，但對于熱泵蒸發器，其風量會受到冷凝水的影響，所以，熱泵蒸發器的風量要1馬力的壓縮機1200m3/h以上，在噪音能被接受的情況下，越大越好。需要注意的是，這是裝在機器上實際的風量，而不是風機的标稱值。

D）冷凝溫度
冷凝溫度也會影響結霜的速度。熱泵是一個熱量轉移的裝置，理想的狀況是吸熱能力和放熱能力是匹配的。但當水溫過低的時候，會出現過冷凝的情況，特别是循環式熱水機在初始加熱階段，都會出現過冷凝的現象。當出現過冷凝現象時，冷凝壓力降低，供液量增加，這時，如果這時環境溫度在0-5度時，結霜速度就很快，系統反複地結霜和化霜，這是一種惡性循環。表現就是機器的能力明顯下降，無法滿足用戶的使用要求，往往要靠輔助電加熱，這又導緻電費急劇上升，這也是所有低配置的循環式熱水機的普遍現象，甚至在市場上給用戶造成熱泵夏天出水可以，冬天不行的印象。給熱泵的推廣造成很大的困惑。由于直熱式熱水機的冷凝溫度和冷凝壓力是基本恒定的，不存在過冷凝的現象，杜絕了因為過冷凝造成的結霜過于頻繁的現象。提高了熱泵的整體能效。

2、進入化霜的準确度

1）時間
按照國标，除霜間隔應在45分鍾以上，但是首次啓動應該不受此限制，避免由于上次運行的累積結霜造成的化霜不良。
2）溫度
在一般情況下，工廠出廠設置的除霜進入點是-7℃，當環境溫度是2~5℃時，環境濕度比較大時，應設置為-3℃.
制熱量衰減

3） 結霜對熱泵的*大影響是制熱量衰減，如果能以制熱量的衰減來判斷進入除霜的時機，應該是比較準确的。目前PHNIX的直熱是熱泵是有制熱量顯示的。因為每個機器都有流量傳感器，這樣，機器在時間和溫度條件的基礎上，增加了制熱量的判斷條件，減少了誤除霜的判斷。
2．化霜的速度
影響化霜速度（效率）的因素主要有化霜的模式和排水的順暢程度。

4、化霜的模式

1）熱氣旁通化霜
熱氣旁通化霜就是壓縮機排氣通過電磁閥切換至室外管翅式蒸發器的管道裏來化霜。由于沒有外部熱源，其熱量全部來自壓縮機停機前的一些能量和壓縮機本身的電機運轉發出的熱量。該熱量是有限的。碰上環境溫度降低且結霜較厚時，有化霜不淨的風險，而且除霜時間過長會導緻壓縮機液擊現象。其*大的優點是系統簡單，同時，由于避免了四通閥的洩露，提高了機組的能效比。PHNIX小型家庭整體式熱泵采用的是該除霜模式。



2）四通閥換向化霜
四通換向閥化霜是系統采用四通閥換向的功能，使蒸發器和冷凝器調換，這樣，系統就可以從熱水中吸收熱量，連同壓縮機的輸入功率，一起用于蒸發器的化霜。其優點是化霜速度快，化霜幹淨。缺點是由于四通閥的有少量的洩露，會降低機組的的能效，當然影響取決于四通閥的質量，一般影響是很小的；另外就是由于要從熱水中吸收熱量，會對水箱的溫度有一定影響，但其影響是有限的。比如對于一個5噸的熱水，13P的熱水機要化霜，一般情況下化霜的時間為5分鍾以內，需要吸收的熱量約為3kWh，相當于5噸的水降溫0.5度左右。這是可以接收的。PHNIX的商用熱泵的采用的是四通閥換向化霜模式。

3）電加熱化霜
電加熱化霜主要應用在冷庫的應用。一般在熱泵應用較少。原有用熱泵做輔助加熱的，以減少對水箱溫度的影響。但由于電加熱的功率有限，即使是輔助電加熱，其所起的作用也是有限的。由于輸入功率的限制，采用電加熱化霜的時間都會很長，化霜的時間越長，能耗就越大。所以，一般很少熱泵采用電加熱來化霜。

4）自然停機化霜
自然停機化霜主要應用在0度以上的環境溫度下的熱泵的應用。其優點是系統簡單可靠，缺點是化霜速度慢，尤其是霜層較厚時。一般應用在高溫熱泵上。

5、排水的順暢度
一個良好的化霜還要注意化霜結束後，排水是否順暢。在環境溫度低于0度時，如果流水不順暢，會産生累積結冰現象，*終造成化霜不良，甚至會造成機器無法工作。

1）翅片形狀
為了使水順暢地沿翅片流下來，不建議采用開窗片，片距盡可能寬一些，一般建議片距＞2.5mm，采用親水片替代光片，可以提高水的流暢性。另外作為翅片的防護網和翅片的距離要足夠寬，如果無法提供足夠的空間，甯可不要防護網。因為防護網的存在，有可能成為累積結霜的罪魁禍首。

2）排水通道
盡可能多的排水口，如果不需要收集化霜後的水，甚至可以設計讓翅片換熱器懸空，讓水直接流到地面。注意流水的行程盡可能短。

3）底盤加熱帶
對于既要收集化霜水的場合，底盤加熱帶是必須的。另外，對于在寒冷氣候條件下使用的熱泵，底盤加熱帶甚至排水管保溫加熱都是必須的。

6、退出化霜的準确度
退出化霜的條件一般有兩種，一種是壓力，一種是溫度。壓力會比較準确，溫度比較直觀和方便。不管采用溫度還是壓力，蒸發器的分配要盡可能均勻，這也是提高蒸發器利用效率*好的辦法。一般情況下，盤管溫度應放置在靠蒸發器的底部的幾根U管。
芬尼克茲小管家提示您：除霜時間短，耗能小，除霜幹淨，才是節能王道。
